駕駛型雙盤抹光機產品手冊

駕駛型抹光機操作手冊

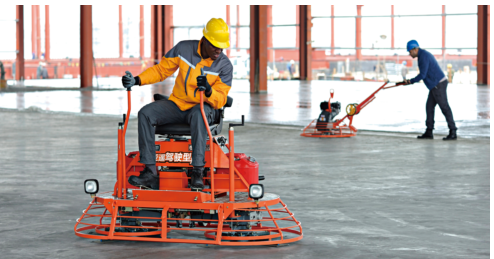

一、 機器的特點和用途

  1. 此機器是一臺駕駛型的抹平機,采用杰出的系列化設計,卓越的生產工藝;進口軸承和進口傳動系統;有散熱功能,高品質渦輪的加大變速箱可有效保證使用壽命;腳踏式安全開關,松開腳步即可停機熄火;離心式摩擦離合器,經久耐用;配備有搬運輪,方便移動設備。
  2. 駕駛型抹平機的操作很大程度上降低了勞動強度,提高了工作效率,具有雙盤,重量更大,對地面具有更好的壓實效果,施工效率明顯高于其它施工機器,可同時安裝兩張?zhí)釢{圓盤,進行快速提漿,機械式轉向操作系統,反映靈敏,控制輕松自如,配備本田、百力通、科勒等發動機,提供強勁可靠的動力,操作穩定。可調節的手柄讓操作員感到舒適,減少疲勞感。
  3. 用途:適合大小施工場地,可進行室內室外提漿、抹平、收光操作。廣泛用于高標準廠房、倉庫、廣場、機場、停車場、路面、路橋養護、混凝土表面的提漿、抹平,是混凝土施工中的首選機器。
二、作業安全須知

① 在操作機器前,要閱讀、理解并且按照用戶操作手冊里的步驟操作。

② 只有經過系統培訓人員才允許啟動、操作和關閉機器。其理解操作手冊,知道如何正確使用機器,熟悉所有操作的部件。

③ 禁止沒有通過系統培訓的人員操作機器,人員在操作機器前需熟悉各種風險和危害。

④ 不允許未成年,喝酒或服用藥物的人操作機器。

⑤ 正確使用吊裝,或搬移工具。

⑥ 定期保養機器讓它始終處于良好的操作狀態。

⑦ 啟動機器時,保證油門處于怠速狀態,查看周圍環境,確保有足夠的空間,和周圍人員保持一定安全距離。

⑧ 啟動時測試機器上的安全裝置。

⑨ 啟動前請勿將腳放在周圍防護圈里面,或上面。保證操作人員有適當?shù)姆雷o(hù)服,包括腳部防護。

⑩ 確認腳踏安全開關可以使用并且性能良好,如果此開關不能正常工作的時候,請不要使用機器。失去控制的機器會導致嚴重人身傷害,而且還會破壞混凝土的表面。

? 請不要在室內或者相對密閉的環境下使用機器,除非有良好的通風條件。發動機的排氣中含有一氧化碳,無色無味,但是可以在幾分鐘內導致你喪失意識甚至死亡。

? 請不要離開處于發動狀態的機器,以免造成不必要的危害;

? 請勿給處于發動狀態的機器,或給引擎較熱的機器加油。應該在通風環境下,遠離火星或明火給機器加油,加油時請勿抽煙。

? 在運行和關機后的一段時間內,不要觸摸發動機和消聲器,這些部位溫度非常高,會導致?tīng)C傷。

? 在施工現場操作機器的時候需要著防護服,防護眼鏡,保護耳機,以及安全防護鞋。

? 機器停止工作時,要關緊發動機上的燃油閥。

? 不使用時,將機器存放在一個合適的地方,存放的地點需要清潔干燥,遠離兒童。

? 不要擅自改裝機器設備,因?yàn)槿魏胃膭?dòng)都會給操作帶來不利,引發安全問題,可能降低機器使用壽命。

三、使用內燃機的作業安全

① 在加油或者進行其他有關燃油操作的時候不要抽煙。

② 在有火花和明火的環境下不要啟動發動機。

③ 在燃油溢出或者燃油氣味明顯的時候不要啟動機器。把機器移出溢油位置,并且把機器擦擦拭干凈然后啟動。

④ 不要在發動機運行或者高溫的情況下加油。

⑤ 不要在有火花或者明火的環境下加油。

⑥ 加油的時候不要使燃油溢出。

⑦ 在運行和關機后的數分鐘內,不要觸摸發動機和消聲器,這些部位溫度非常高,會導致?tīng)C傷。

⑧ 如果加油的時候有燃油溢出,需要擦拭干凈,并且把抹布丟棄在一個安全的地方。在燃油或者機油泄露的時候不要操作機器。

⑨ 禁止在易燃易爆的環境下操作機器。

⑩ 禁止在通風條件不良或者密閉的空間里操作機器。

? 禁止在運輸過程中執行其他操作。工作前,停止發動機,并且把火花塞的線斷開,防止意外啟動。

? 避免長時間呼吸廢氣,你可能受到有害氣體傷害。

? 在發動機冷卻之后執行維修或維護服務。

? 維護及修理時處理燃料需要使用安全的容器。

? 禁止在消聲器周圍放置樹葉,紙張,紙盒等雜物,消聲器的高溫可以引燃這些物體。

? 在長時間不使用機器的情況下,請將燃油清除干凈。

注意!

加油時請勿抽煙!

引擎排放的尾氣,是可以致命的有毒氣體。請?jiān)谕L(fēng)環境下操作機器,遠離可能聚集尾氣的環境。

四、 維修安全

① 在使用和維護之前仔細的閱讀隨機的使用說明書。

② 在維護保養之前熟悉所有控制和安全部件的位置和功能。

③ 如果需要的話可以聯系當?shù)氐慕?jīng)銷商獲得更多機器常識。

④ 不要讓沒有經過培訓的人員維修和保養機器,人員維修或維護機器必須熟悉相關的潛在風險和危害。

⑤ 在機器運行的時候不要嘗試清潔和檢修機器。旋轉的部件可能會造成傷害。

⑥ 在機器懸掛的時候不要移動刀片。

⑦ 在維修時,需要斷開電源,停止機器運轉,防止意外啟動。

⑧ 當機器需要更換零部件的時候,僅可以使用原廠配件或者規格一致的部件,如尺寸,類型,強度和材料等。

注意!

可以威脅到機器和操作人員安全的物件有:如突出的模板、模板支架、固定樁頭等。

夜間施工要有很好的外部照明,提前檢查好機器線路并調節好機器自身照明燈,預備好保險絲和燈泡。

組 裝 及 操 作

1、組裝說明

上海亞遙生產的Y830/836/846/10-46駕駛型抹平機在出廠前就已經組裝完成,你不需要做任何工作。我們機器上配備了行走拖輪,以備你在現場短距離搬移,以及更換刀片時所使用。

2、注意事項

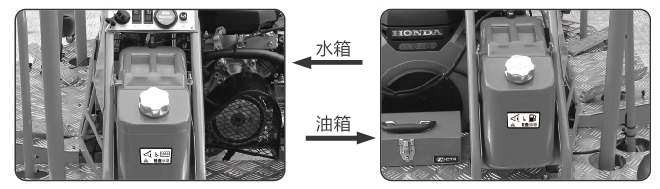

①開始使用前請仔細閱讀機器說明書,將燃料和水加滿。注意:水箱和油箱做好區分,水箱上有(檢查水箱)字,油箱上有(檢查油箱)字。如果加錯了,會給引擎帶來致命的損壞。

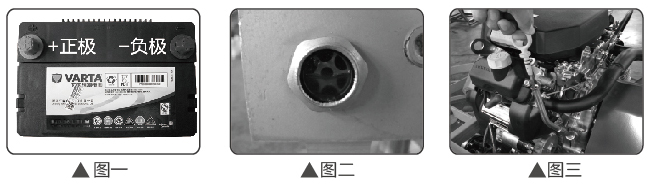

②將電瓶線連接,“+”表示正極,“-”表示負極。(見圖一)

③檢查渦輪箱是否有渦輪油(見圖二),檢查發動機機油是否注入(見圖三)

④請檢查緊急停車控制器是否正常工作。以及所有功能開關。

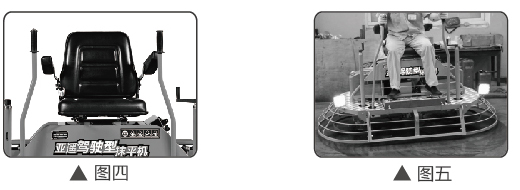

⑤將座椅調整到合適的位置(見圖四),檢查照明燈是否正常工作(見圖五)


注意!

引擎禁止無潤滑油工作。并檢查變速箱渦輪蝸桿油是否在油面鏡中間。

⑥操作機器:將左腳放在急停踏板上,如果腳離開踏板機器就會立即停止。(見圖六)

⑦啟動時將風門關閉(見圖七)

⑧旋轉鑰匙,啟動引擎以后打開風門,讓機器怠速運轉幾分鐘,右腳踩踏油門操作機器運轉。(見圖七、圖八)

操作說明

① 踩踏油門踏板可以將機器刀片轉速提升至0-140轉/分鐘,刀片角度可以調整到0-15度。

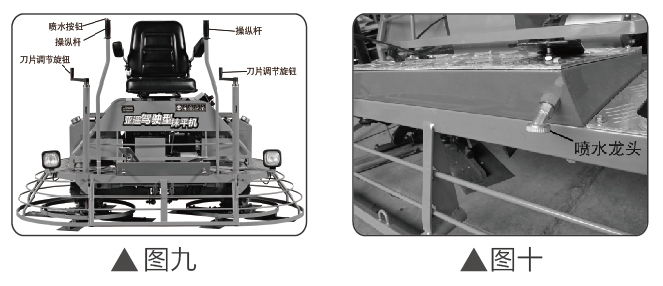

② 控制移動方向(見圖九)

前進:將兩根操作桿向前推;

后退:將兩根操作桿向后拉;

向右:將右手操作桿向右推;

向左:將右手操作桿向左推;

旋轉:右邊操作桿向前推,左邊操作桿向后拉,機器逆時針旋轉。左邊操作桿向前推,右邊操作桿向后拉,機器順時針旋轉。

③ 水泵開關裝在右手操作桿頂端,只要一按水泵開關按鈕,水泵就會自動噴水。(見圖九、圖十)我們建議參照我們制定的檢查標準對機器進行檢查。每天檢查項目(工作5-10小時后):檢查變速箱渦輪蝸桿油是否有損耗(如圖二);檢查引擎潤滑油是否有損耗(如圖三);檢查電器線路是否有問題。(機器上的計時器可以提供工作時間)

駕駛型抹平機平面解析圖

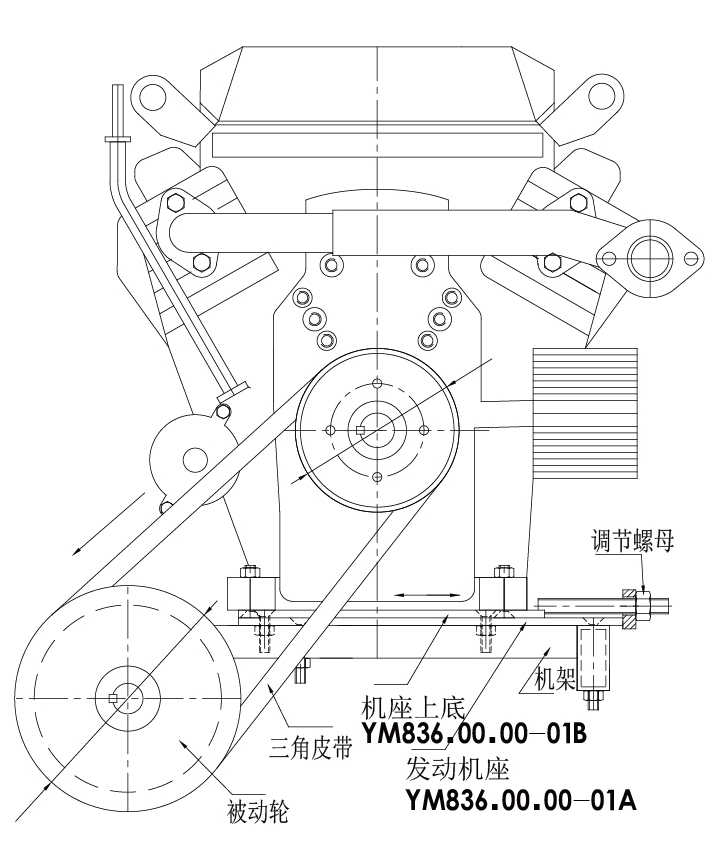

1.皮帶調節裝置

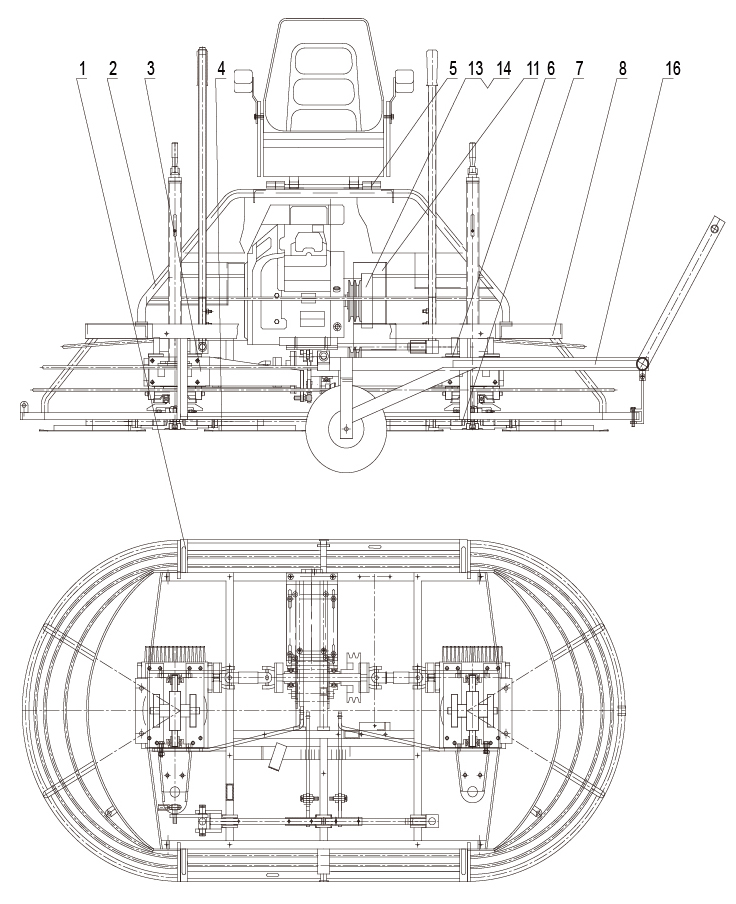

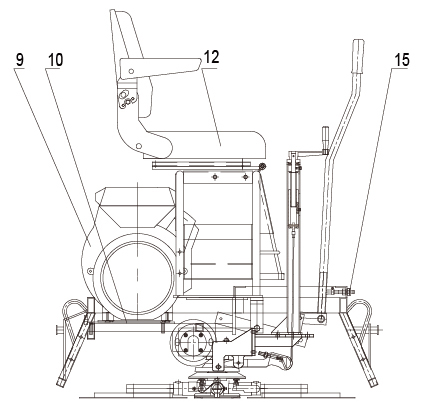

平面解析圖



序號

代號

名稱

數量

1

YM836.00.01-00

底盤

1

2

YM836.00.02-00

坐凳架

1

3

YM836.00.03-00

右減速器總成

1

4

YM836.00.04-00

右十字盤總成

1

5

YM836.00.00-01

坐凳鉸鏈架

1

6

YM836.00.05-00

左減速器總成

1

7

YM836.00.06-00

左十字盤總成

1

8

YM836.00.07-00

側防護罩

2

9

發動機

1

10

YM836.00.00-02

發動機座

1

11

YM836.00.00-03

皮帶罩殼

1

12

坐凳

1

13

YM836.00.08-00

離合器

1

14

B型三角帶

2

15

YM836.00.09-00

噴水系統

1

16

YM836.00.12-00

牽引車

1


四、維 護 保 養

1. 定期保養清單

以下的表單列出了基本的駕駛型抹平機和發動機的維護要求,發動機的保養可以參閱發動機制造商的操作手冊,發動機的操作手冊和貨物一起發送。

2. 潤滑油

長期的使用壽命和良好的操作性能取決于機器部件的頻繁和徹底的潤滑,在使用機器前,請先檢查機油,并且使用推薦的正確型號和等級的機油。

潤滑脂嘴:在滑板上和十字架上,應該每10小時上次油,用鋰基、低溫、通用潤滑脂。

齒輪箱:每一年或每500小時換一次油,放油螺栓在齒輪箱底部。注入800ml(Y830)/1300ml(Y836、Y846)/2800ml(Y10-46)專用潤滑油。

3. 發動機油

非常重要

每次在起動任何四沖程發動機前,都要檢查潤滑油的油位,應加適當?shù)臐?rùn)滑油。

5. 吊裝和運輸

起吊駕駛型抹平機:

使用吊鉤(如果配備,選配件)勾起機器起吊,請保證其中設備可以負荷機器的重量(機器的重量可以參看銘牌)。
