鎧裝縫 護邊型

地坪鎧裝縫的布置原則:

1  鎧裝縫沿著承載柱橫向布置,地坪分倉尺寸建議小于30m x 30m;

2  鎧裝縫不要在定向主通道內,沿著通道方向布置,但可以垂直通道方向, 橫穿通道布置;

3  地坪分倉塊的長寬比要小于1:1.5; 卸貨平臺,要用鎧裝縫和主地坪隔開;

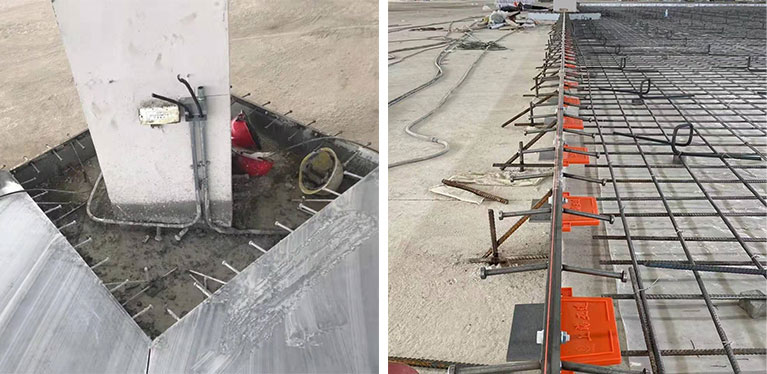

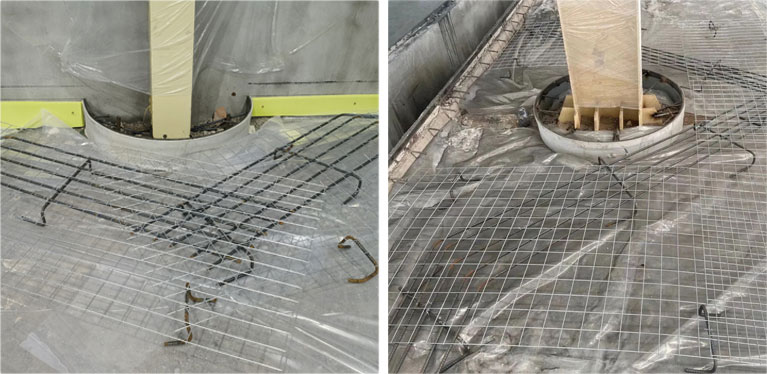

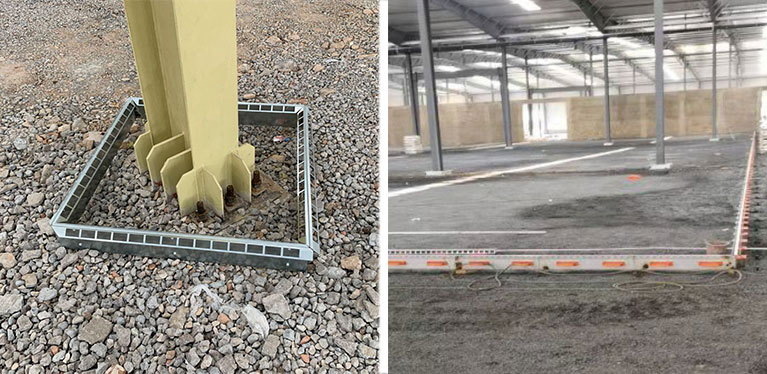

4 鎧裝縫遇到柱子,墻等結構體時,需要隔開;10公分以下的混凝土建議使用護邊的鎧裝縫:

5 無論是土基承載地坪,還是樁基承載地坪,地坪與地基,地坪與樁帽間都應該用PE滑膜隔開;用于固定鎧裝縫的臨時支撐,如打入地基的短鋼筋,都要在支撐的這一邊澆筑混凝土前去除支撐;

銷售咨詢:400-012-8882  021-57407119

鎧裝縫系統簡介

常規地坪施工三種縫:

1  隔離縫(用于混凝土與墻體、柱子和設備墩臺等建筑結構的隔斷)。

2  切割縫(亞遙生產的混凝土切割機系列滿足地坪施工商對切割縫的需求)。

3  施工縫或分倉縫(建議使用鎧裝縫分倉、隔離)。

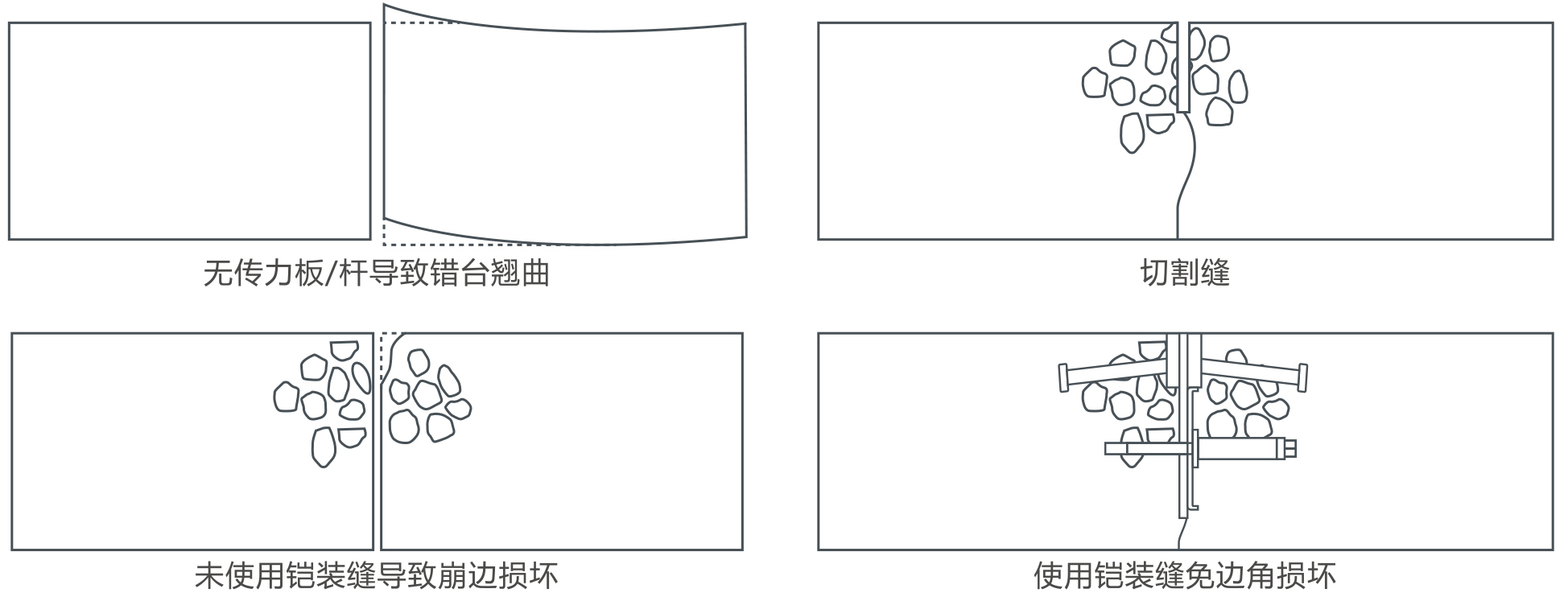

為什么施工縫比較容易破壞?

1  兩個板塊易發生錯臺、翹曲及崩邊等情況;2  施工縫張開后,由于震動密實導致骨料下沉,邊緣強度不夠容易崩邊損壞。


產品描述:

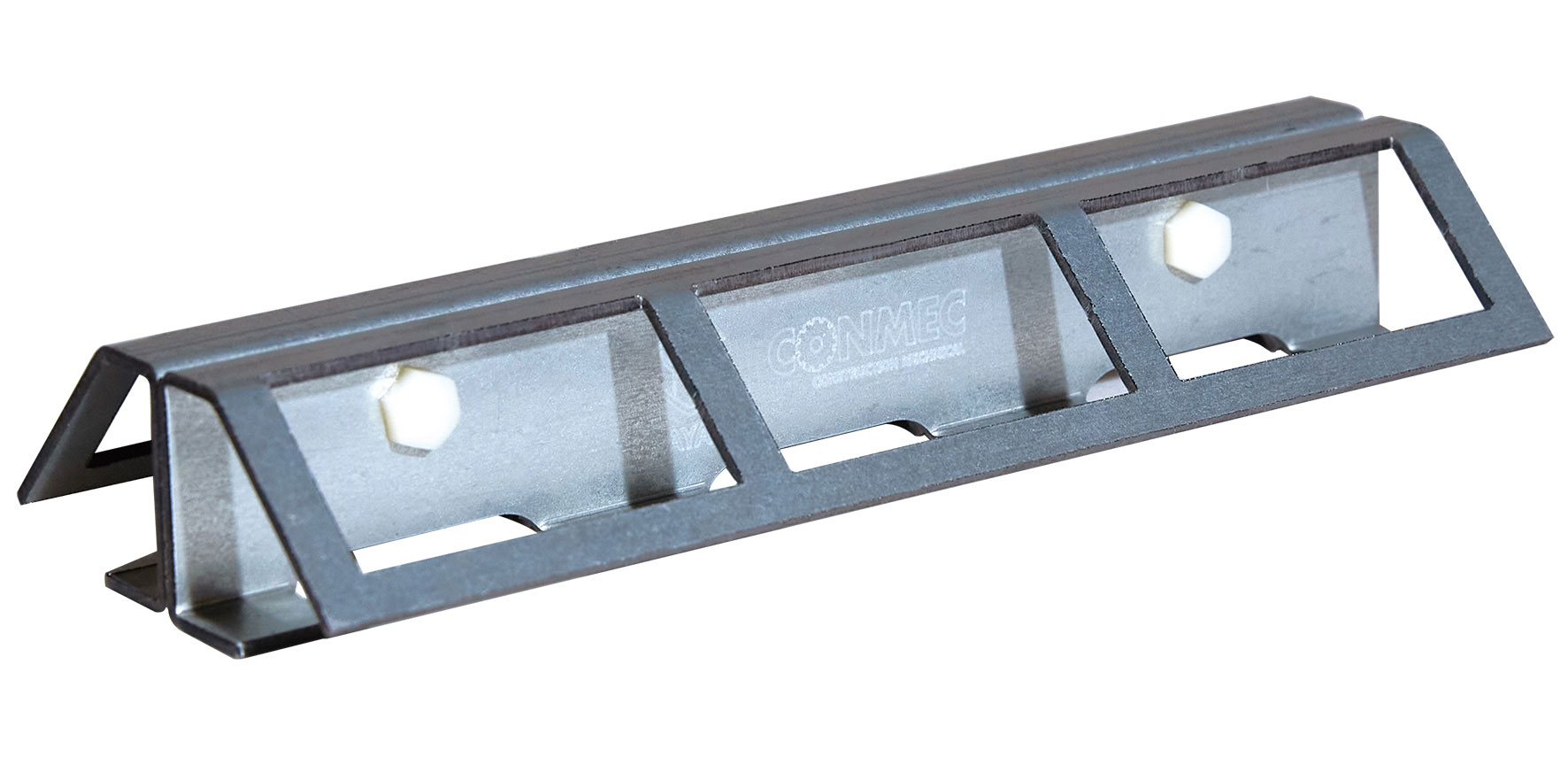

亞遙YAJ地坪鎧裝縫是由鍍鋅鋼板、高強度傳力桿/板、傳力桿/板伸縮套通過激光切割連續護邊方孔、沖壓、折彎、焊接成型,使用易斷塑料螺栓組裝而成。

鎧裝縫兩邊連續方孔通過折彎后在混凝士中起到定位錨固功能。在頂端形成兩個金屬護邊水平面,有效防止縫的邊角受損。鎧裝縫同時具有分倉功能,可以節約傳統混凝土施工中所需的大量鋼、木模板及人力物力費用。

鎧裝縫的傳力板焊接安裝在分倉板上,放置在混凝土地坪的中間位置,通常每片間距設定為50cm。隨著混凝土的養護成型,拉斷塑料螺栓形成了金屬護邊收縮縫。隨著環境溫度的變化傳力桿/板在傳力伸縮套中可以縱橫兩向自由伸縮,充分滿足歐洲混凝土協會標準TR34規定(橫向移動10mm,縱向移動20mm )的要求。

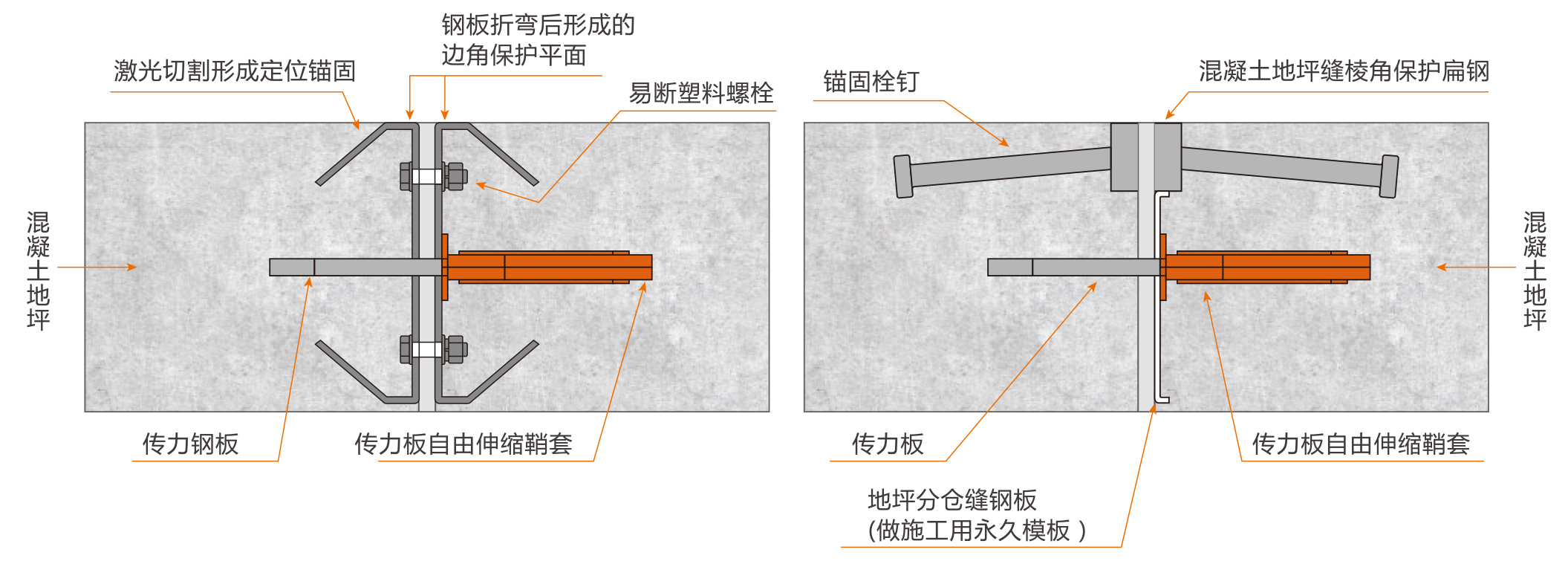

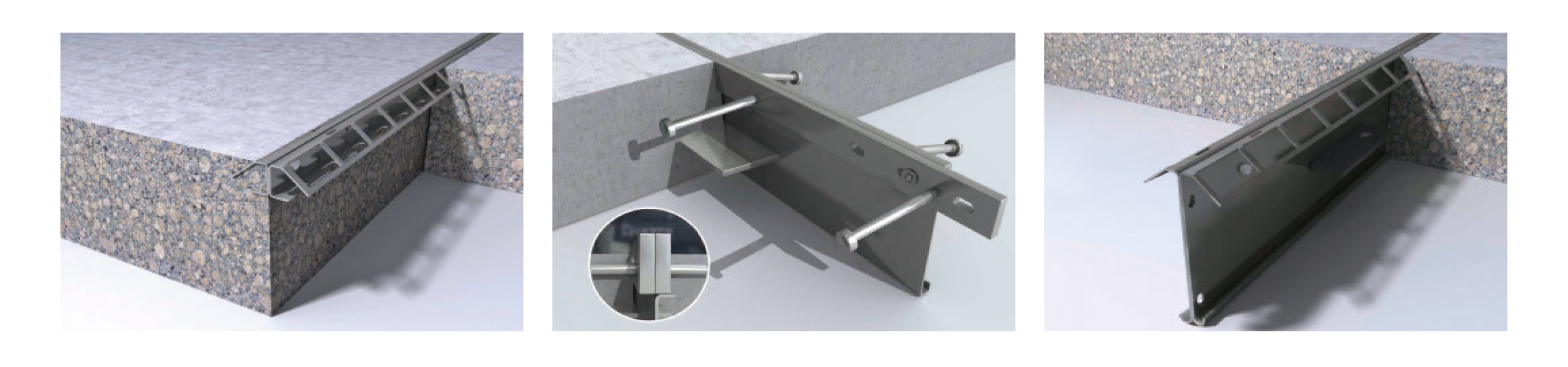

YAJ鎧裝縫系統構成示意圖:

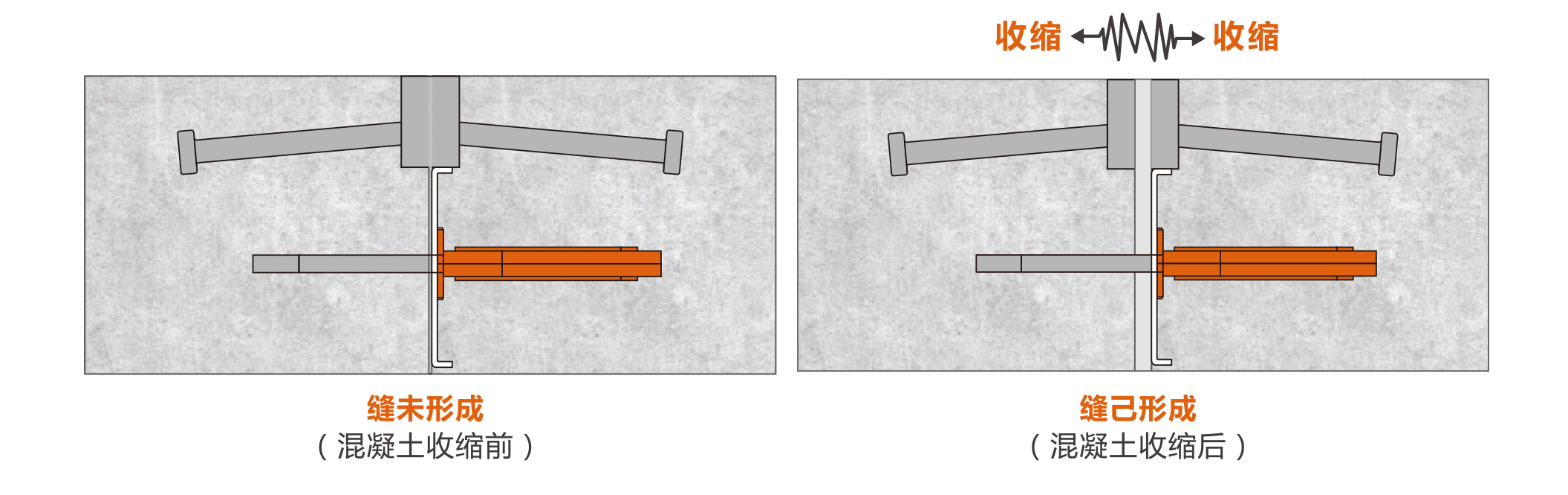

YAJ鎧裝縫形成過程示意圖:


功能優勢:

1、棱角保護扁鋼

永久保護伸縮縫邊角混凝土,不受車輛等長期碾壓而破損;

2  帶鞘套的傳力鋼板

能夠整體進行力的傳遞,確保伸縮縫兩邊地坪表面水平一致,不受地基不均勻沉降影響,而帶來的伸縮縫兩邊地坪出現高低翹曲等現象。

3  分倉縫鋼板

作為施工時的永久模板,使得施工快捷、方便、省工省時。

4  自由伸縮鞘套

獨特的設計,相比傳統的傳力桿,傳力板,能夠使地坪在縱橫兩個方向伸縮,避免使用時出現裂紋。

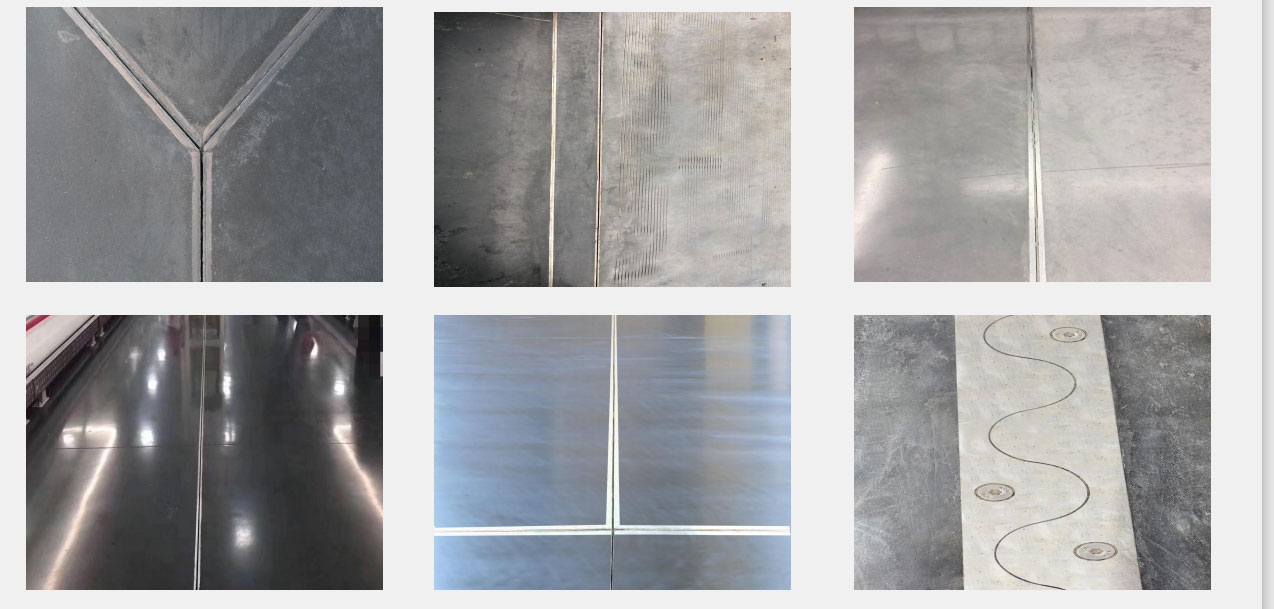

鎧裝縫系統,運用于地坪中,與建筑同壽命;后期基本無需維護,維護成本基本為零;從而避免客戶在使用中由于維修伸縮縫,而導致的停工停產現象發生!

安裝的精度:

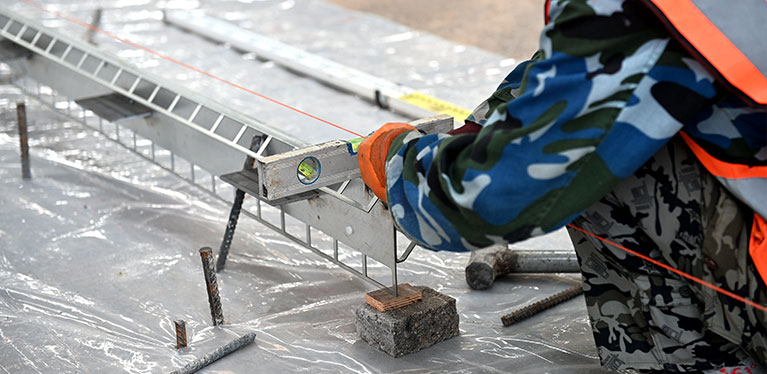

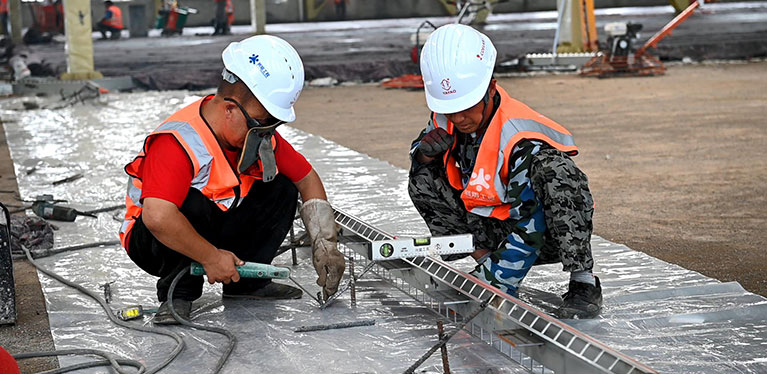

YAJ伸縮縫安裝時,必須要滿足地坪設計的水平度和直線度要求,安裝過程要使用水平尺檢查,確保其豎 直方向精確垂直;傳力板要保持水平,以便在地坪自由伸縮時,在塑料鞘套里自由滑動,不產生阻力。此外也要使用激光或者光學水平儀進行水平的控制和檢查。

步驟 1

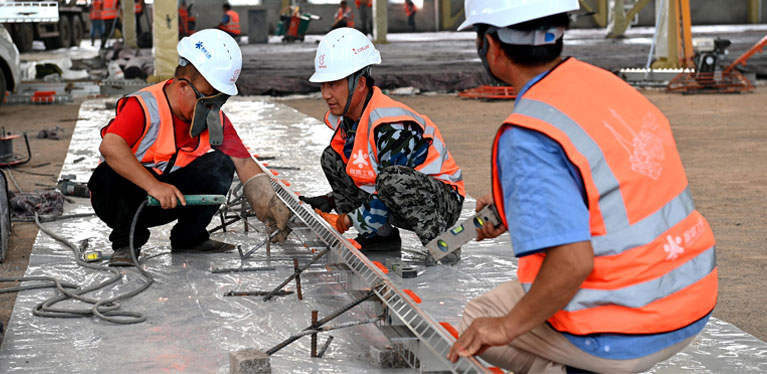

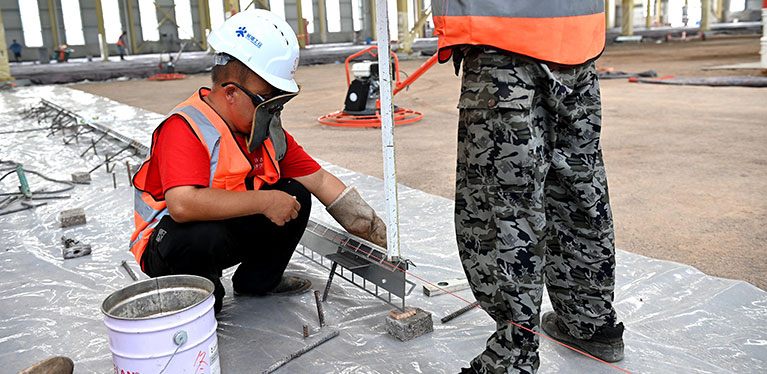

使用尼龍線對設計的伸縮縫位置進行定位;在安裝支架的輔助下,使用光學水平儀對鎧裝縫的直線度和水平進行調節,直到達到設計值。

步驟 2

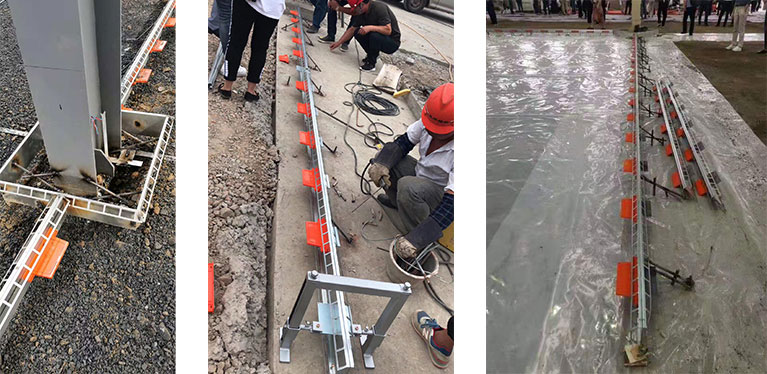

從柱子或者墻開始進行安裝,鎧裝縫只能在一邊進行固定;使用直徑為 12 至 14mm 的短螺紋鋼筋,打入鎧裝縫一邊的地基,每個支撐位置打入兩根固定用鋼筋,然后用直徑 12mm 至 14mm 的短鋼筋把鎧裝縫與固定用的鋼筋進行焊接連接。

步驟 3

第一天澆筑沒有支撐的那一邊。

第二天移除支撐,并把地基層以上的固定鋼筋切除(防止地坪與地基,由于固定鋼筋的存在而被鎖死不能自由伸縮 );并澆筑鎧裝縫另一邊混凝土。

步驟 4

當混凝土養護期結束,鎧裝縫的邊鋼就會被慢慢自然拉開,收縮穩定后,清除縫內垃圾,然后填充彈性膠,清理和保護施工現場,養護3天以上。




產品構成、類型、技術參數:

A型鎧裝縫由2mm的鍍鋅鋼板或不銹鋼板經過激光切孔折彎成形,焊接傳力桿/板伸縮套,易斷塑料螺栓等組成。

B型鎧裝縫由兩根10*40mm冷拉扁鋼,錨固栓釘,傳力桿/板,傳力桿/板伸縮套,擋料板,易斷塑料螺栓等組成。


常規結構類型

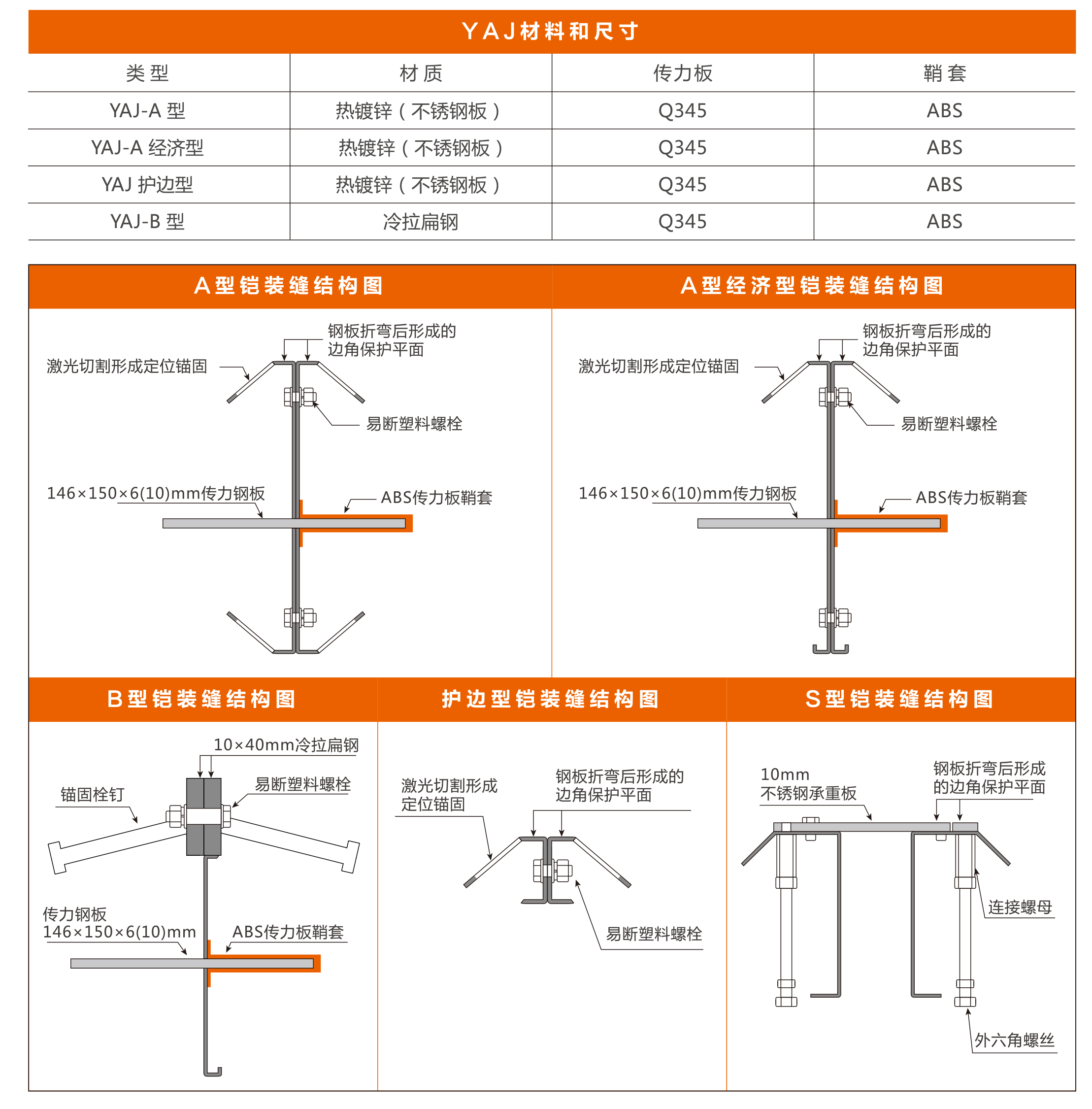

YAJ型地坪伸縮縫連接件的主要類型(材質和標準):

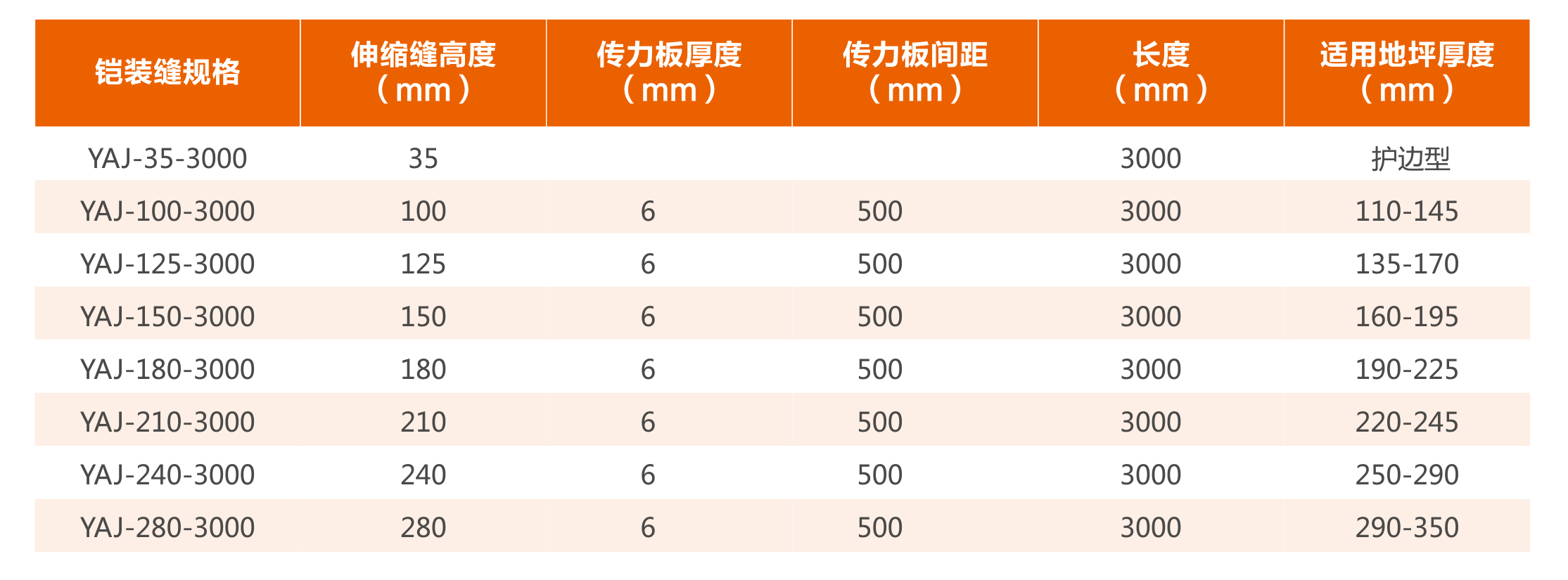

技術參數:

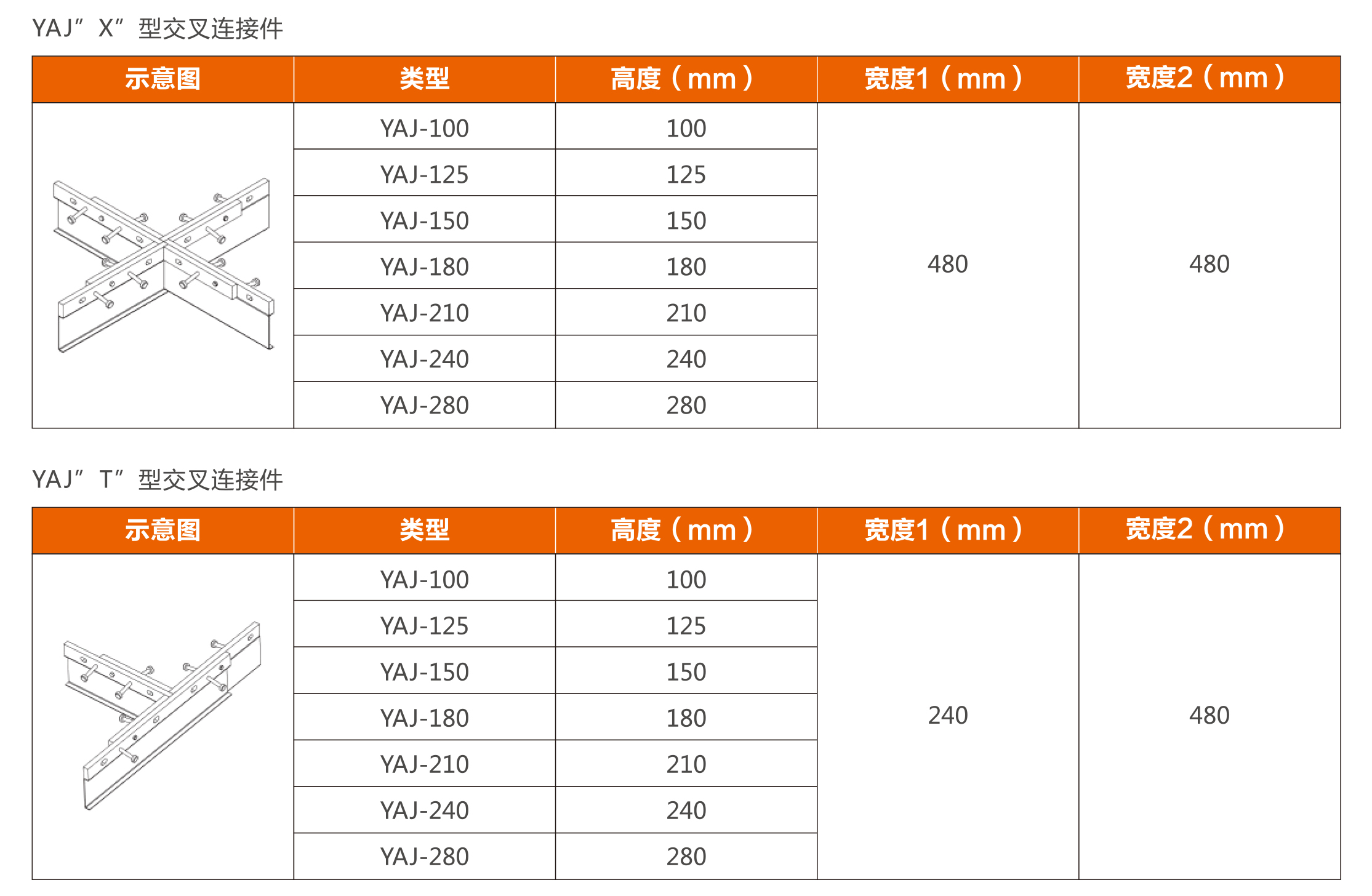

附屬連接件:


生產過程:
